Zerno, sécifications techniques de la statue

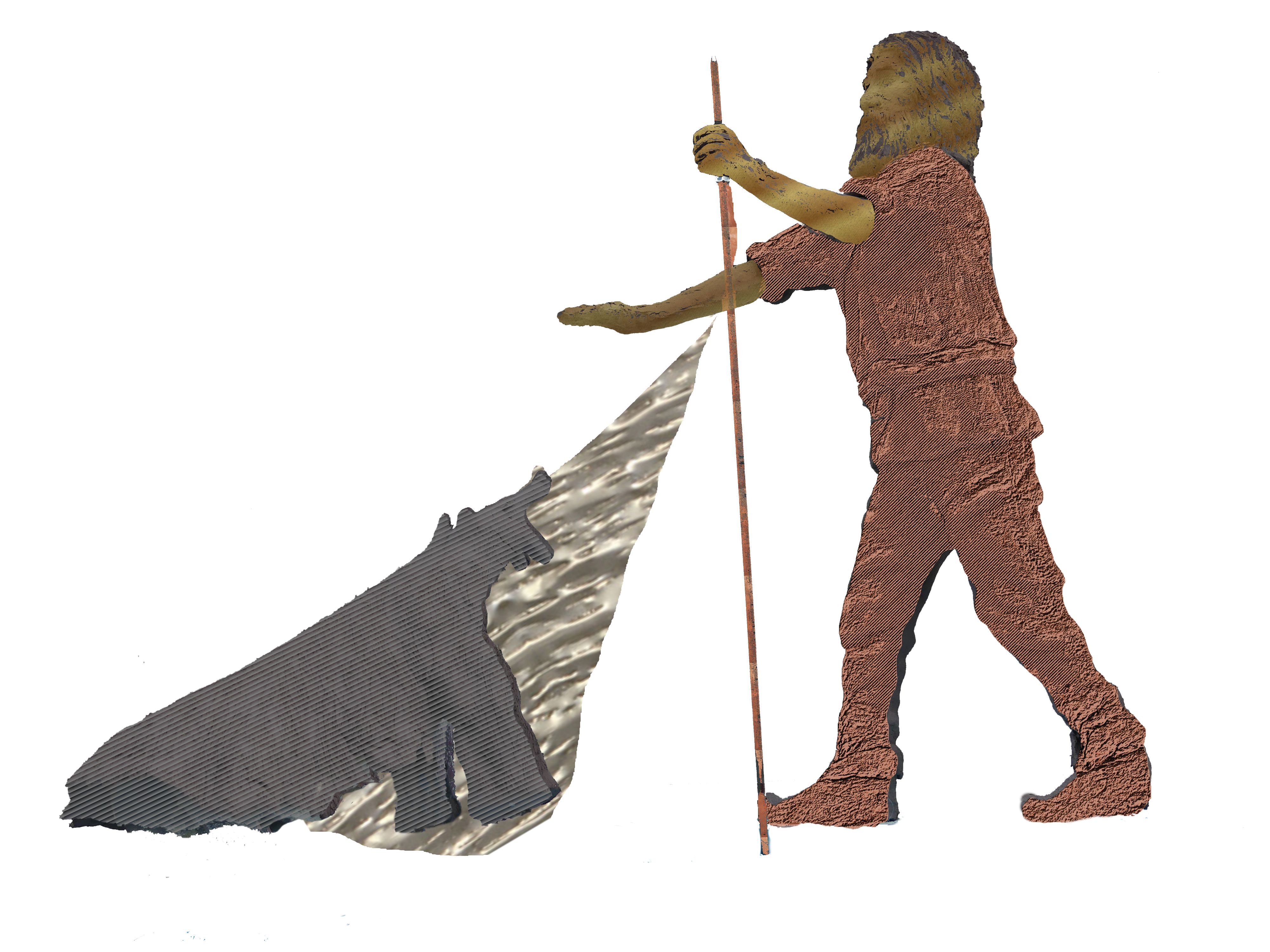

Descriptif et photos du projet de la statue du Jhernoz

Le projet en questions-réponses.

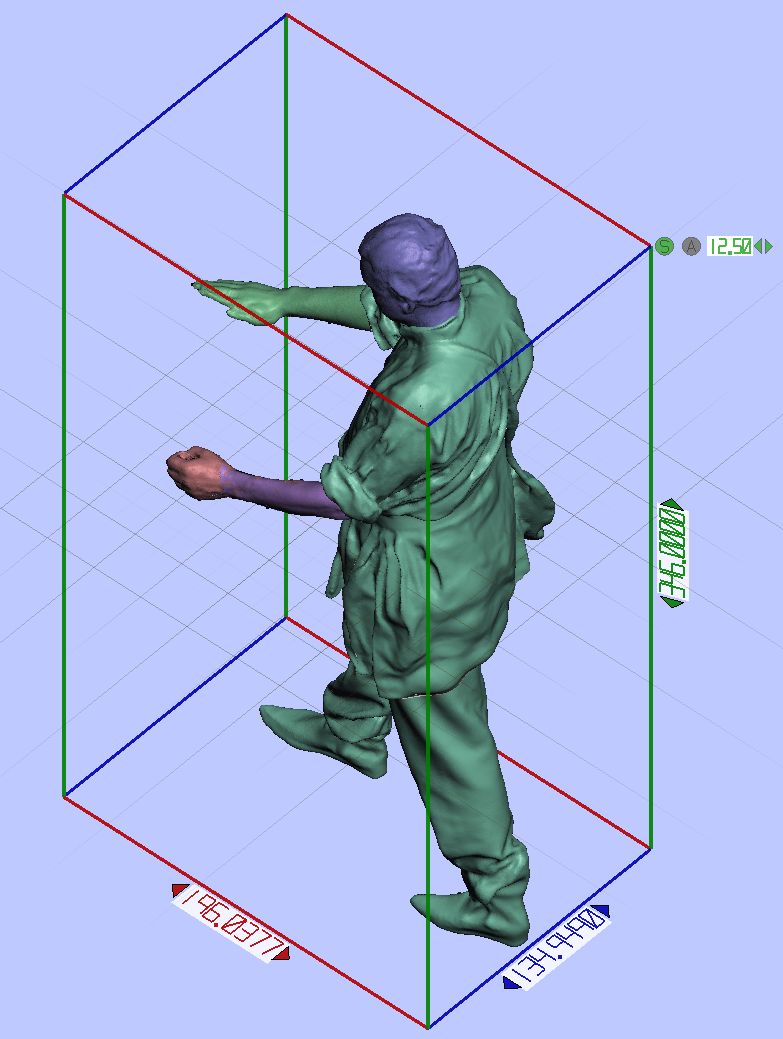

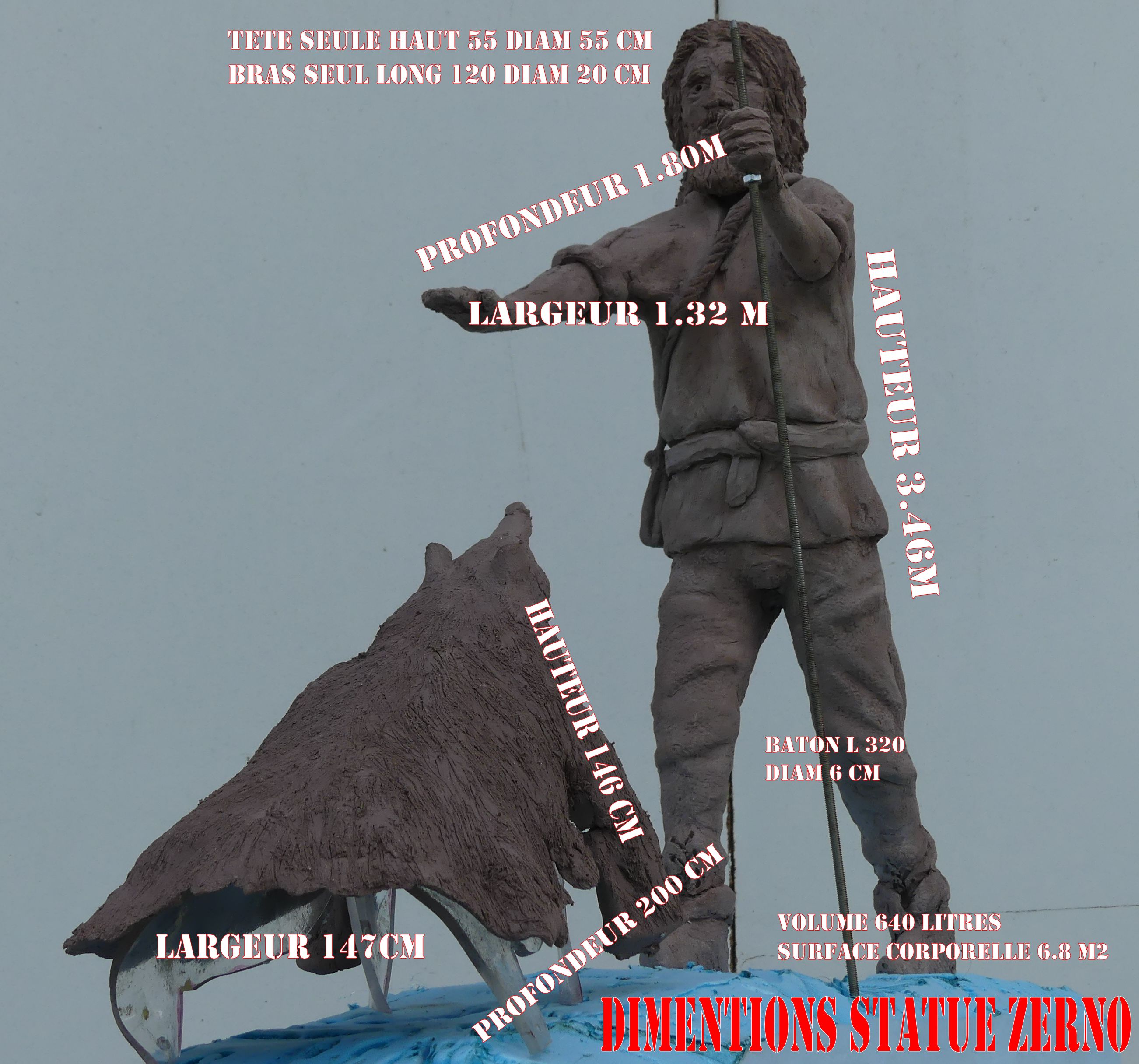

Dimensions statue corps Hauteur 346cm - Largeur 132 cm - Profondeur 180cm

Socle P160 L200

Dimensions baton Longueur 250 cm Diametre 5cm

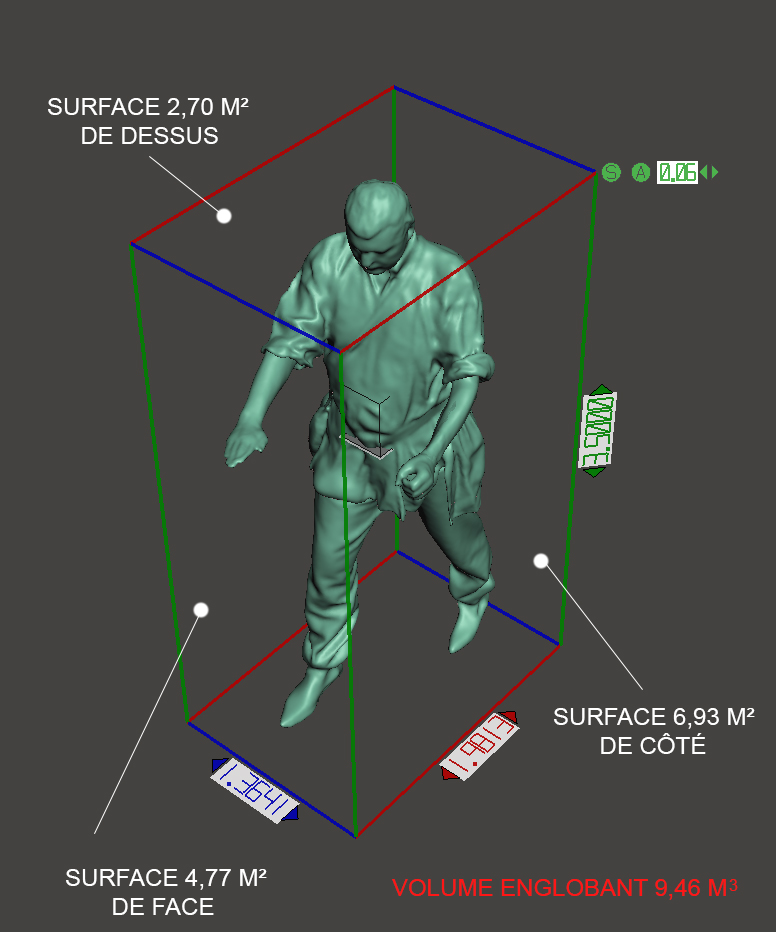

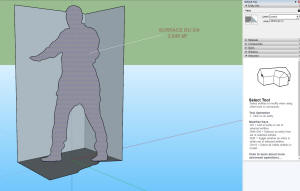

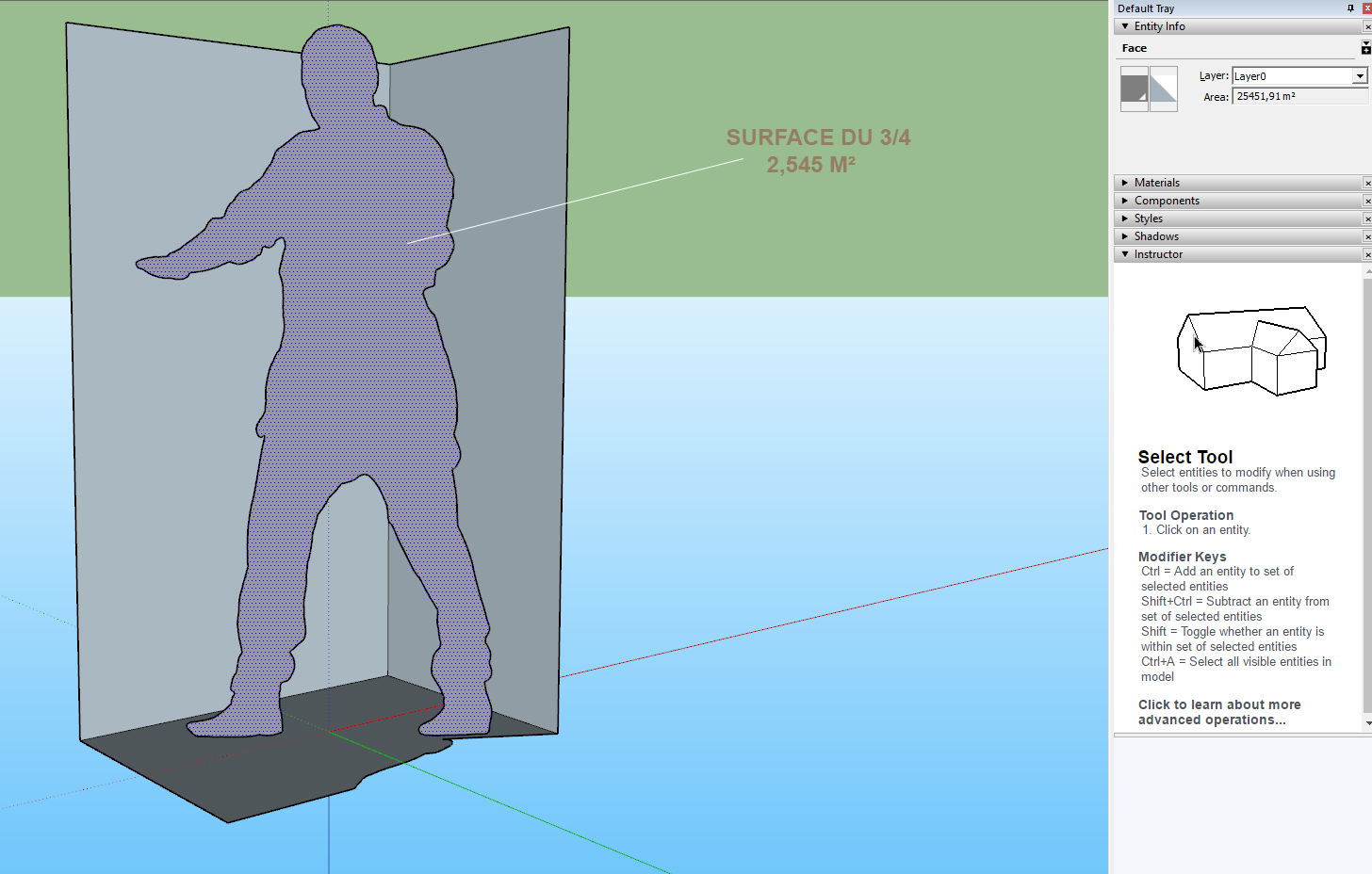

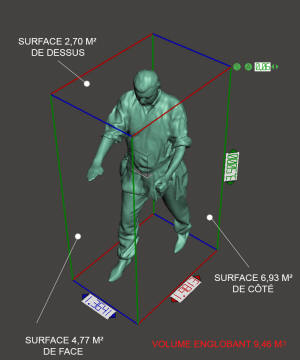

Surface approximative: Corps = 16m2  Socle = 3.2m2 Peau = 3.5m2

Dimensions peau Hauteur 146cm - Largeur 147 cm - Profondeur 220 cm



Actuellement, le corps est réalisé à l'échelle. -> images/zerno/Dimensions Zerno.pdf

Corps en 3D, sans la tête format meshmixer -> images/zerno/Statue_opti_12.mix - Version en stl images/zerno/Zerno.stl

Peau en 3D -> images/zerno/peau04.stl

Résumé du projet -> images/zerno/Présentation projet Zerno.pdf

Fixation statue peau et corps:

La peau reposerait sur 4 tiges filetées diamètre 25 mm - Le corps serait posé sur un socle de 200x160 cm, appuyant sur 3 points (2 pieds et bâton). Ce socle pourrait être boulonné aux 4 angles (diamètre 25mm).

Pour la réalisation en bronze:

Concernant le personnage en pied, la maquette est constituée de divers éléments qui seraient assemblés sur place à la fonderie :

Le corps réalisé en lamelles de bois, qui sera recouvert de vêtements qui seront rigidifiés sur place avec une résine. La tête, en plâtre. Les bras en polystyrène, enduits de plastiline. Le bâton, en bois.

 La peau de loup serait réalisée avec un manteau en tissus posé sur un support, et rigidifié à l’aide de résine. Je ne l’ai pas encore réalisé.

 Je propose de me rendre à l’atelier avec les statues dans ma remorque, et d’assembler le tout sur place, ce qui devrait prendre environ 2 jours.

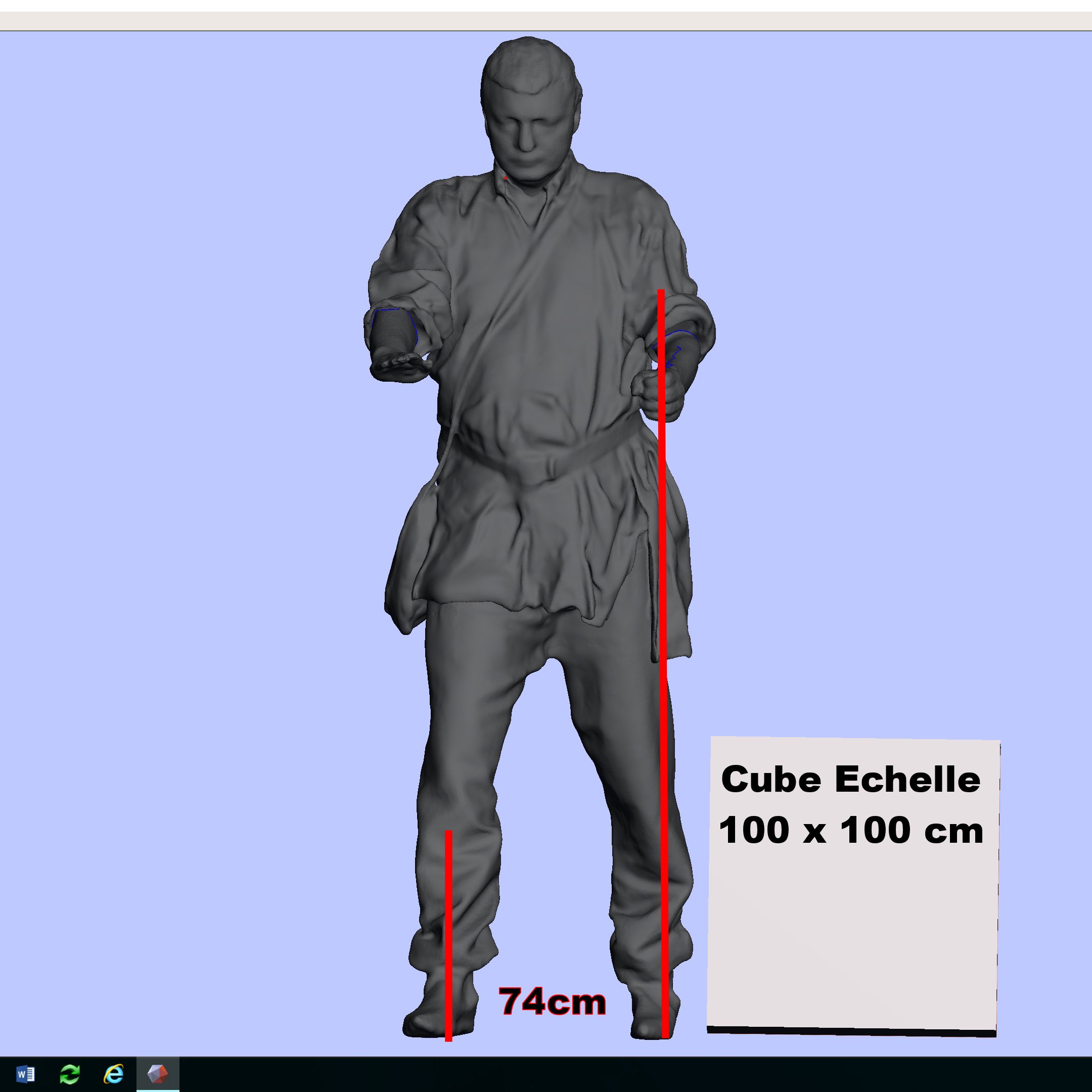

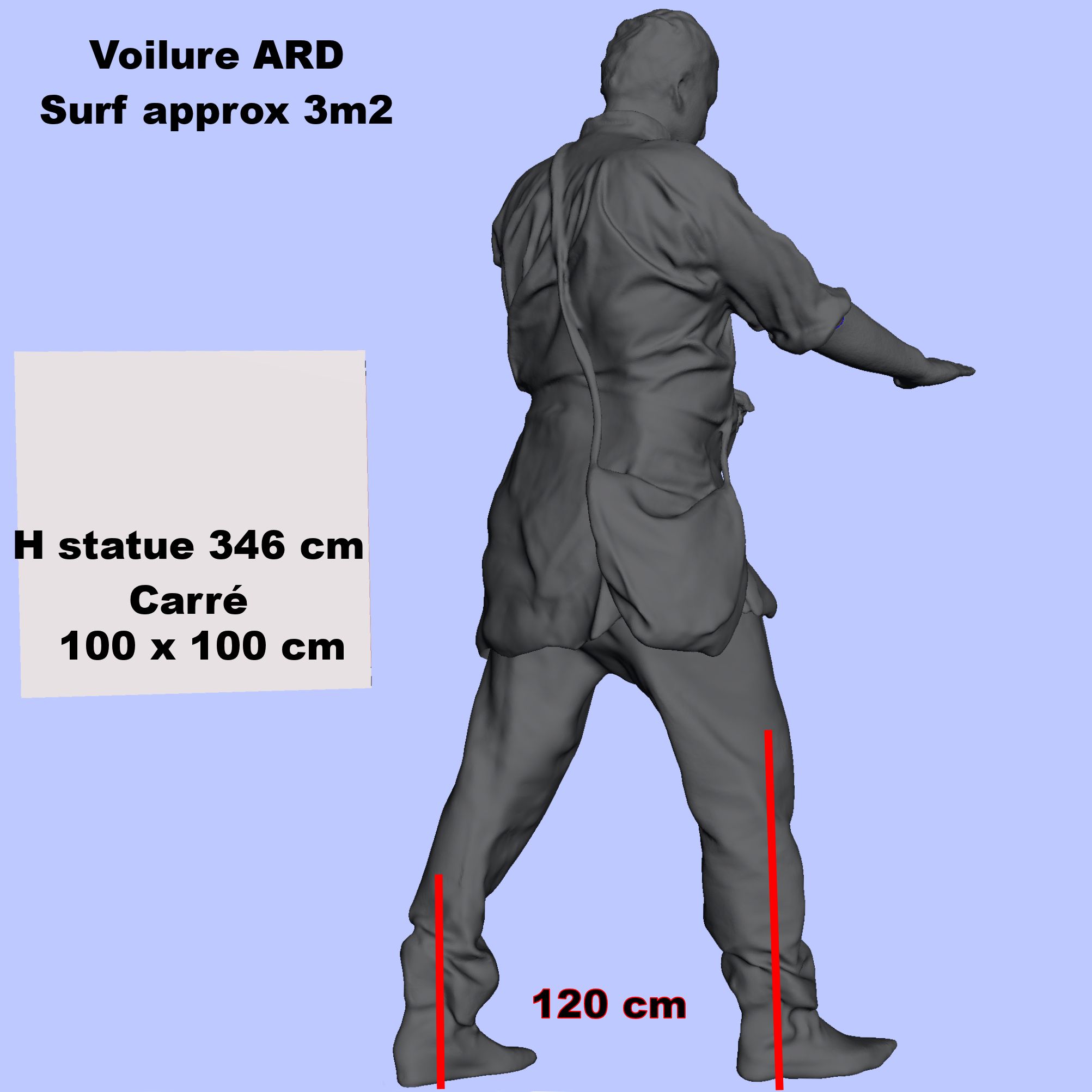

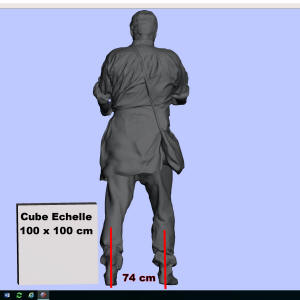

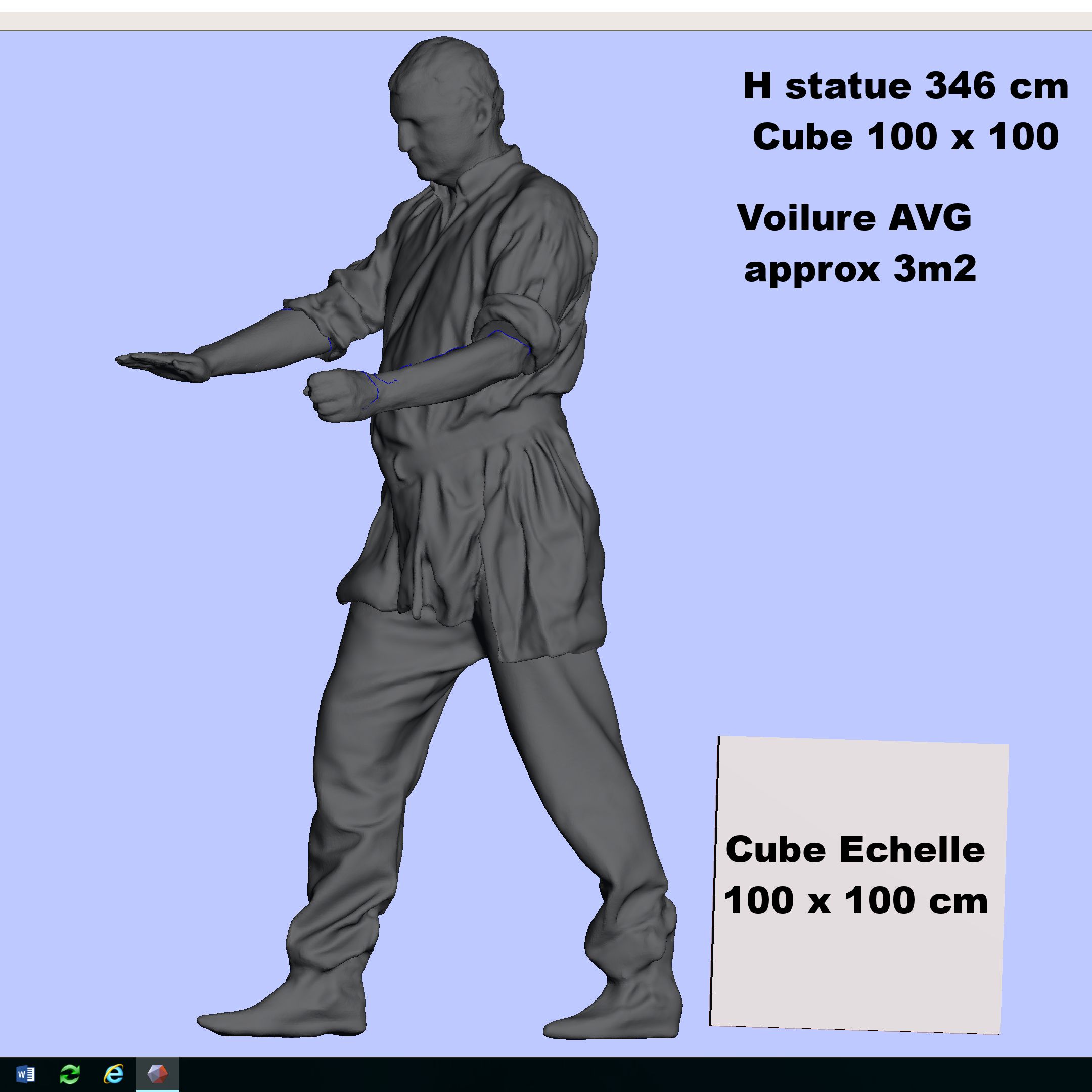

Donnés utilisées pour le calcul de l'ancrage (hiver2018).

Pour le corps, c'est plus compliqué, j'envisage 2 x 2 options, pour lesquelles il serait nécessaire de calculer et dimensionner les ancrages.

Option 01: Corps en Bronze Poids 1200 kg - 02 Corps en plaques de Corten de 15 mm boulonnées Poids max 6400 kg - 03 Embase sur petit socle - 04 Embase sur grand socle auto stable.

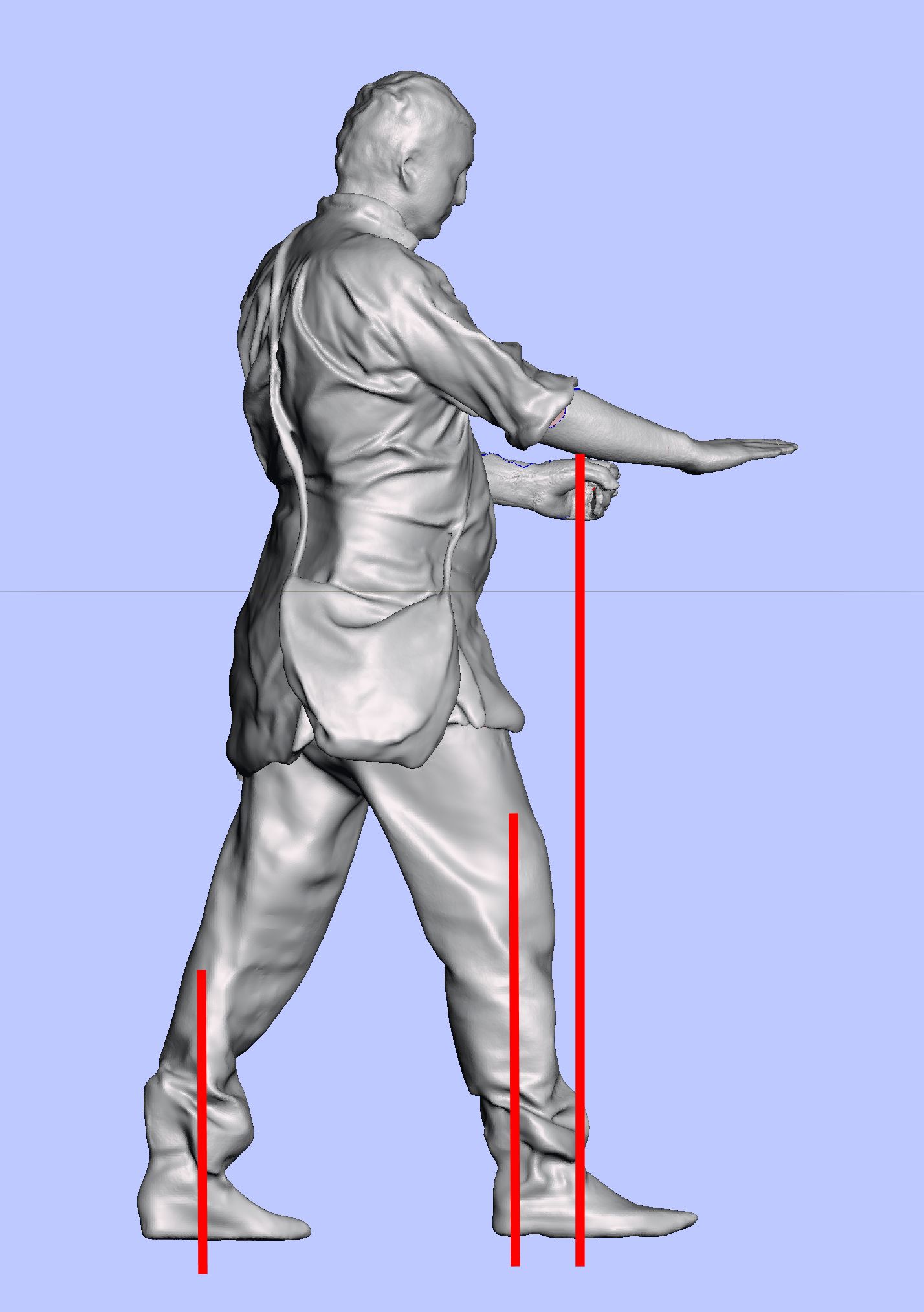

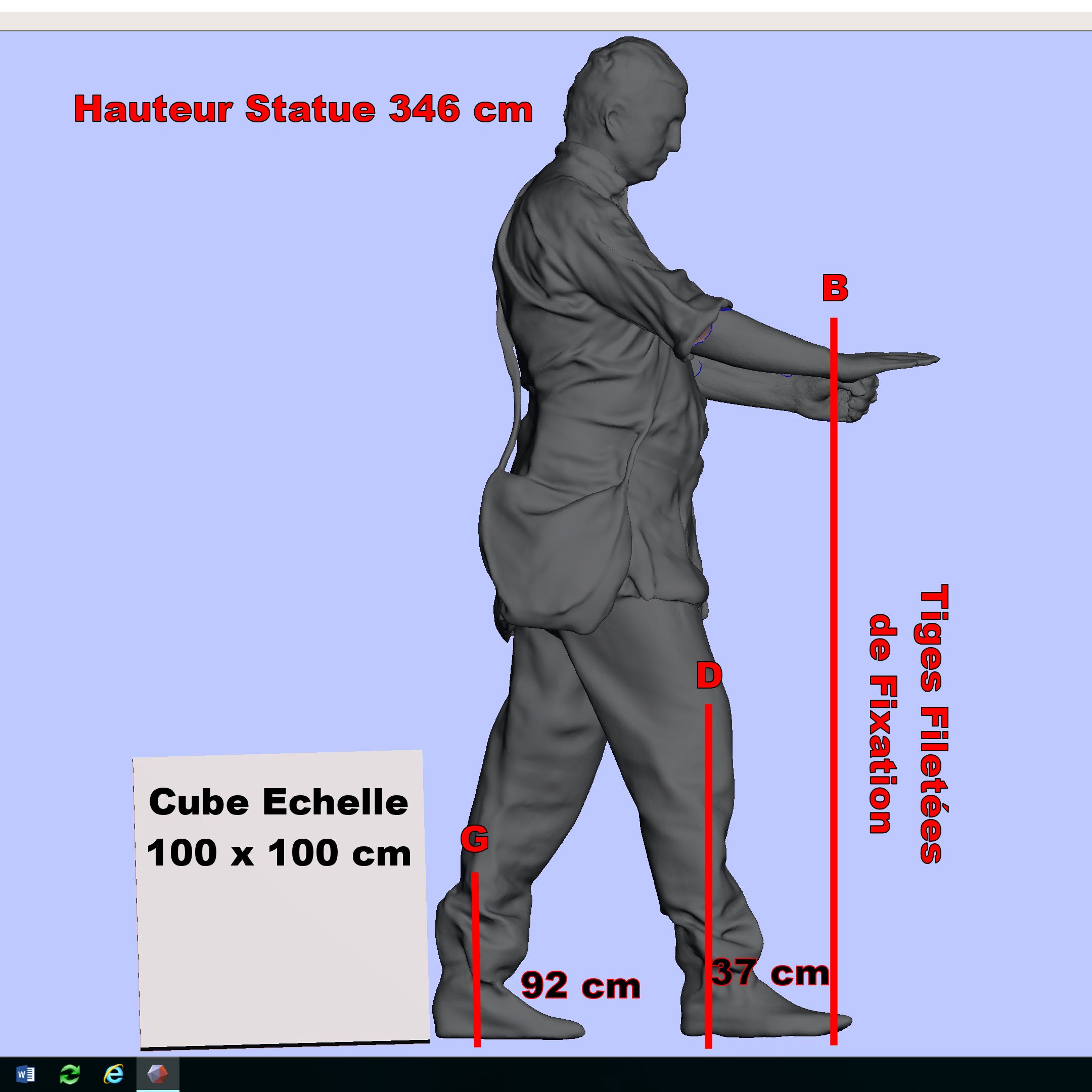

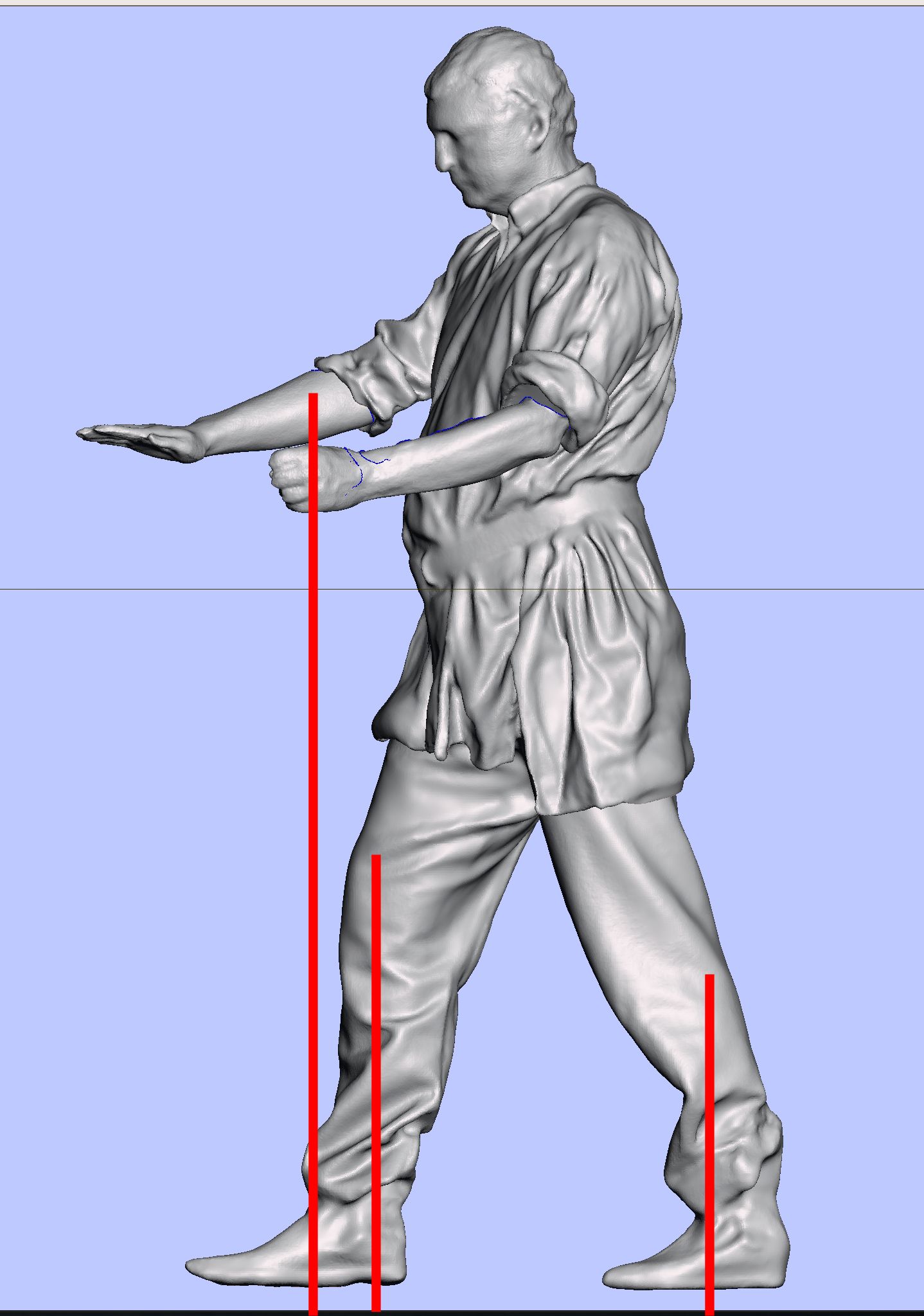

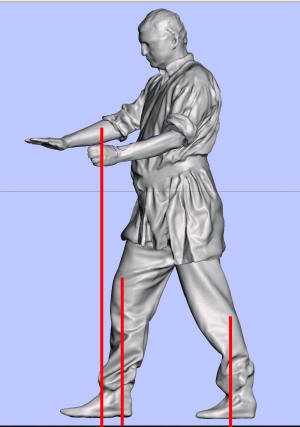

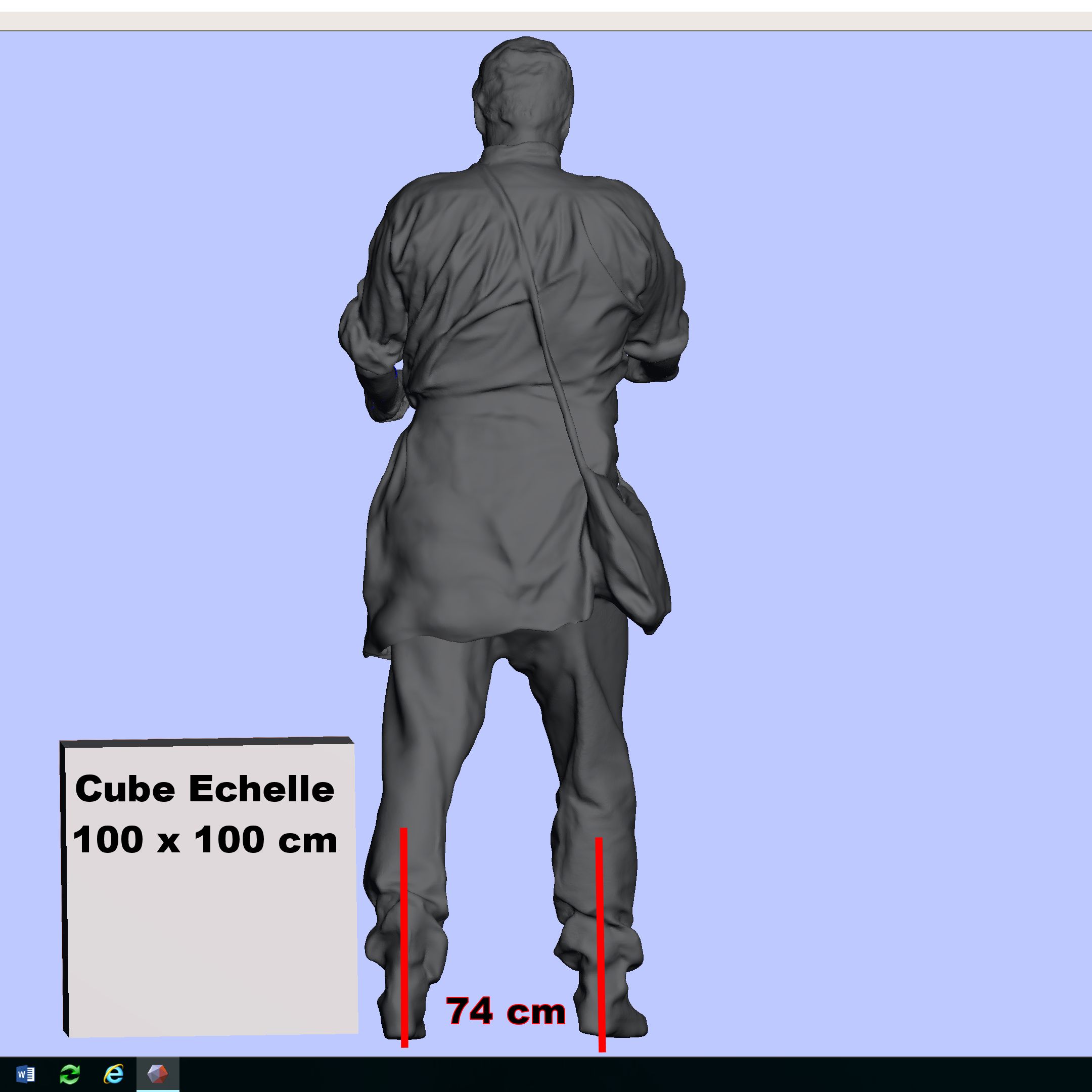

Pour les options 01 et 02, j'ai besoin de connaître le diamètre des tiges filetées (de préférence en Inox.) reliant les pieds et le baton de la statue avec le socle ?  G D et B

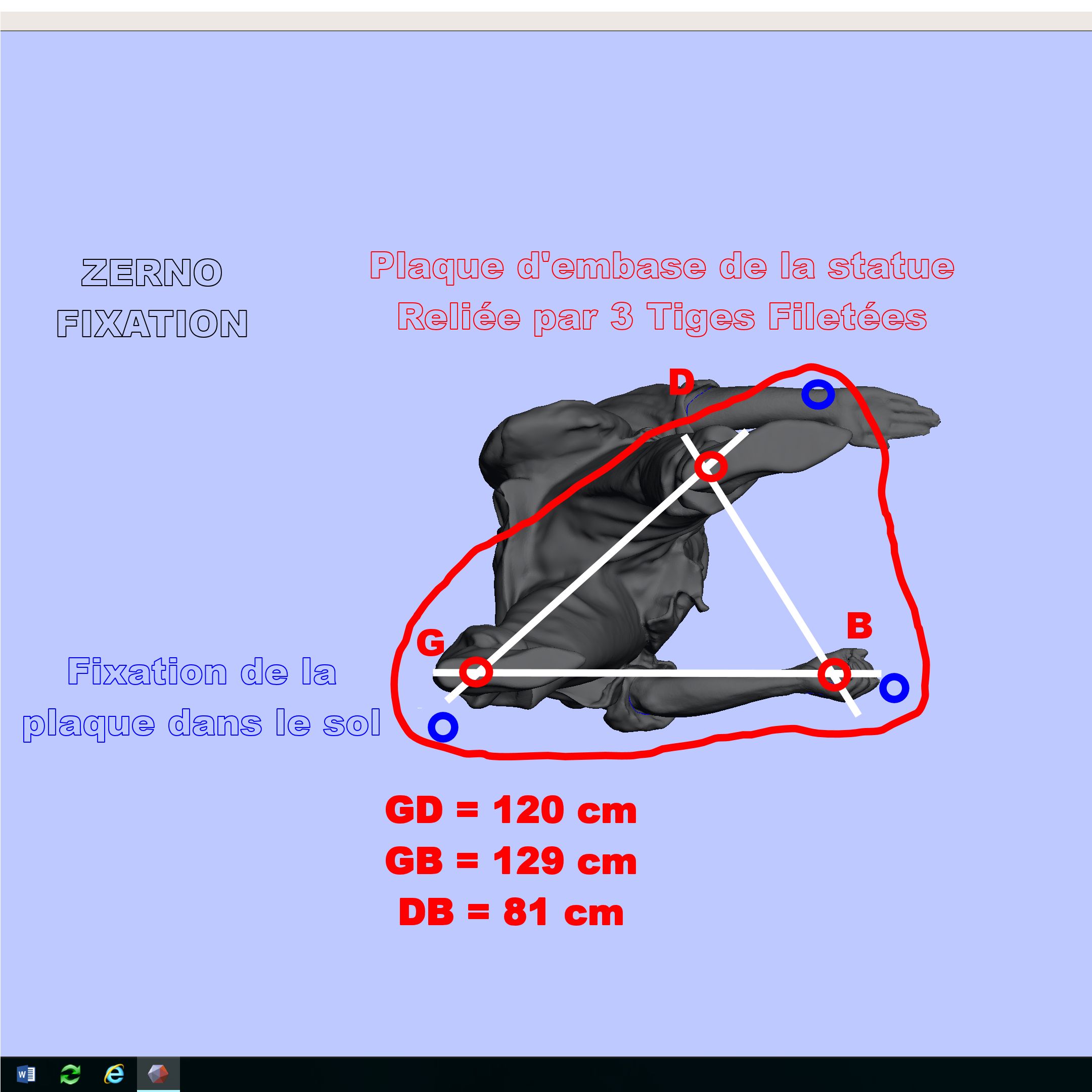

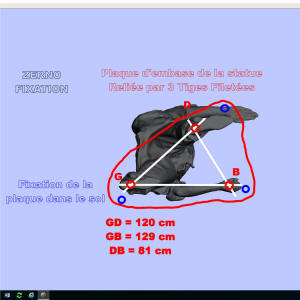

Pour l'options 03 (dessin triangulaire à main levée en rouge sur la vue du bas), quelle épaisseur pour  la plaque d'embase en Corten ?. Quel type d'ancrage au sol serait nécessaire dans les 3 trous bleus? Le plus simple étant soit un bloc de béton, soit des tiges filetées scellées à la résine si le sol est un rocher.

Pour l'option 04, ce serait une grande plaque de Corten posée au sol , sans ancrage, permettant de déplacer la statue (si on peut envisager une plaque de dimensions raisonnables pour tenir une statue d'une telle hauteur) ?

Emplacement: Avoriaz altitude 2000m, probablement sur une crête, soit un emplacement venté.

Je suis à disposition pour tous renseignements complémentaires:











Fixation de tête en bronze sur un socle en pierre:

Schéma fixation tête bronze sur socle pierre -> Fixation tête sur socle.pdf

Devis plaquette information -> Devis IC DESIGN.pdf

Affiche information -> Affiche projet Zerno A3 V3.pdf -

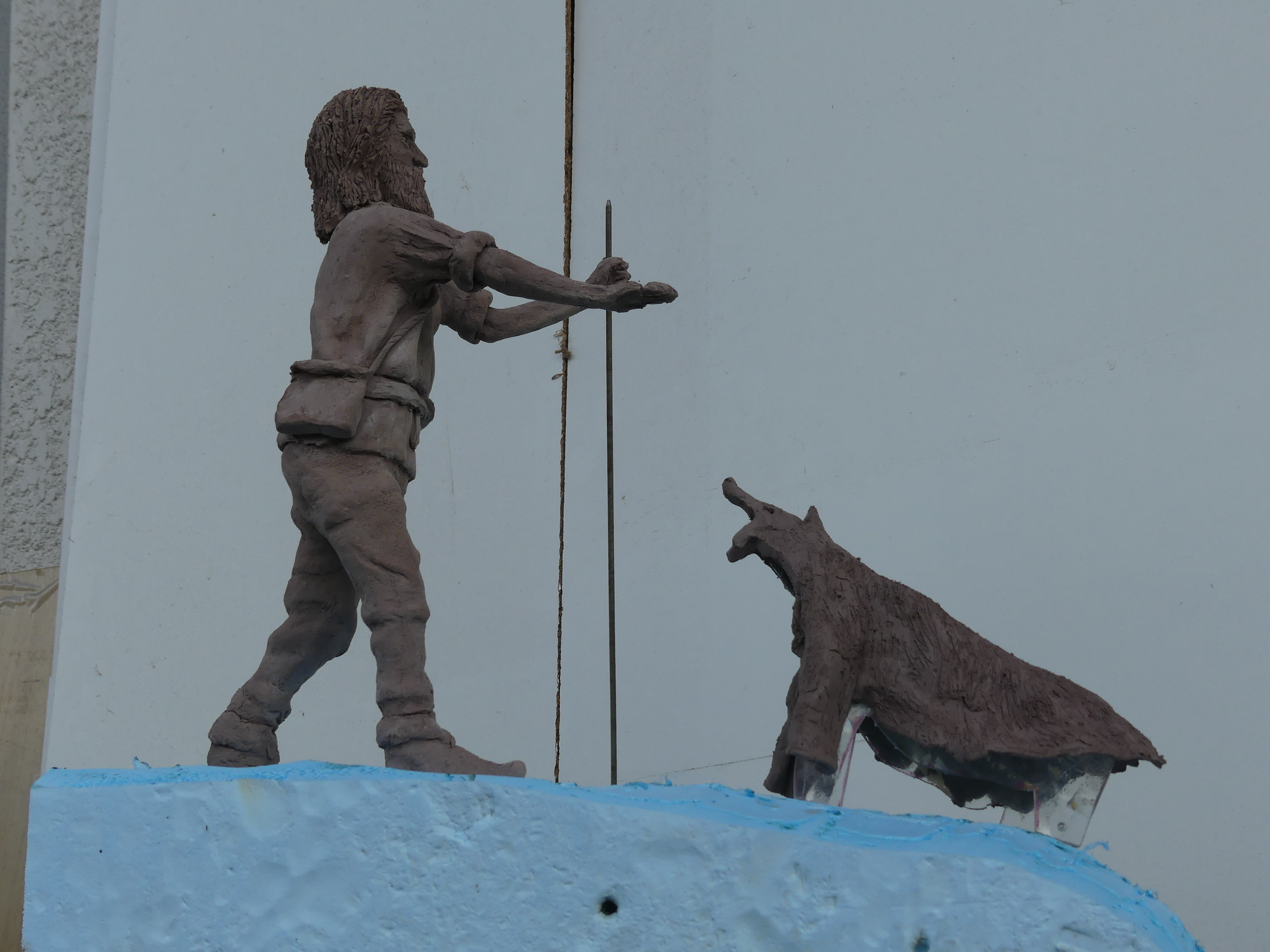

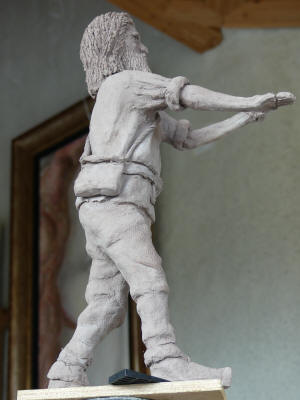

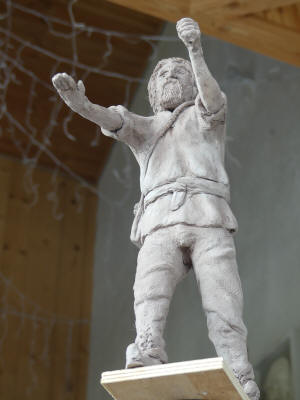

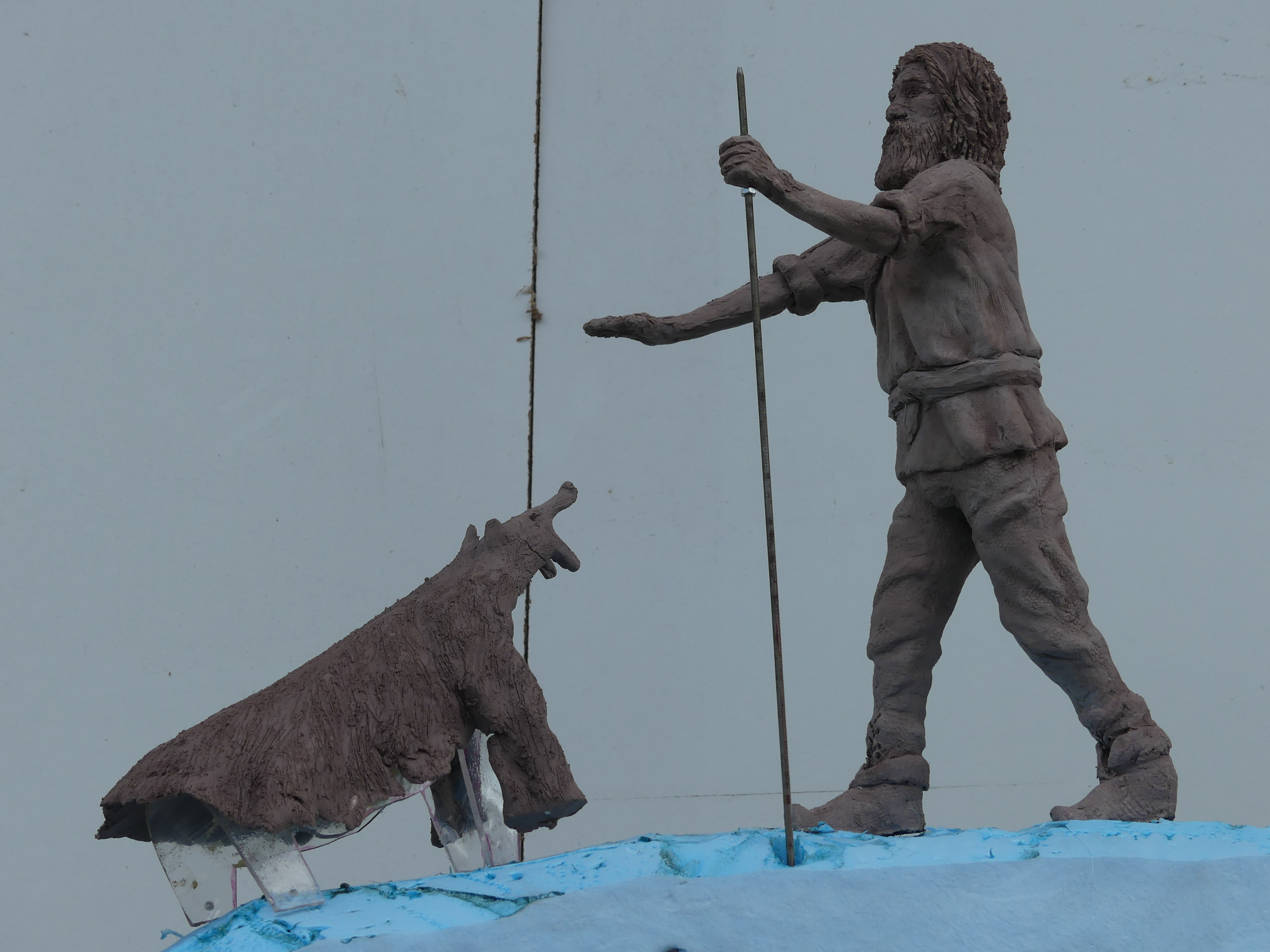

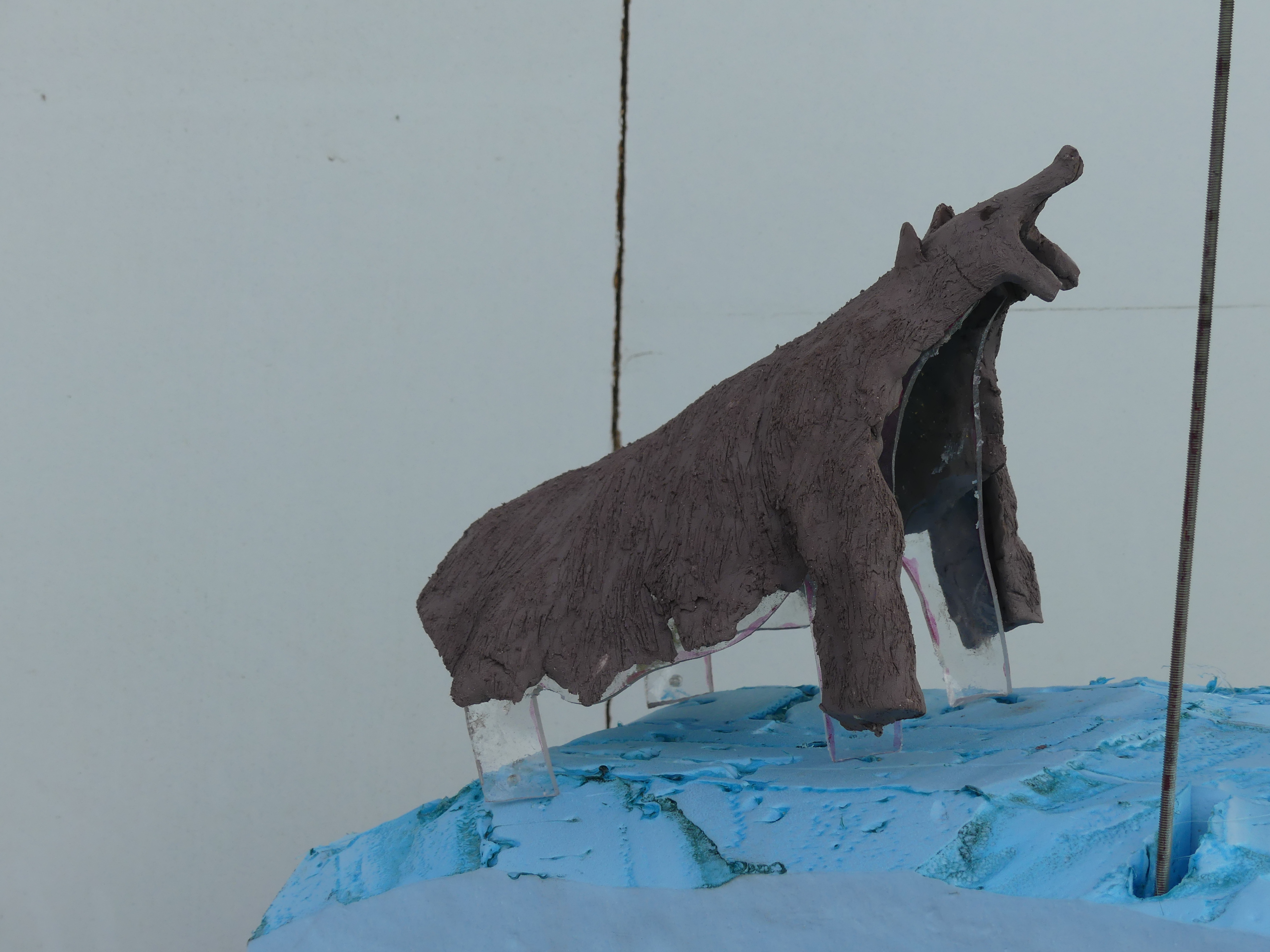

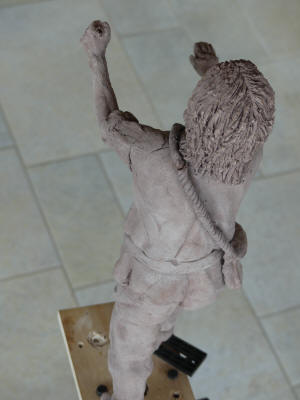

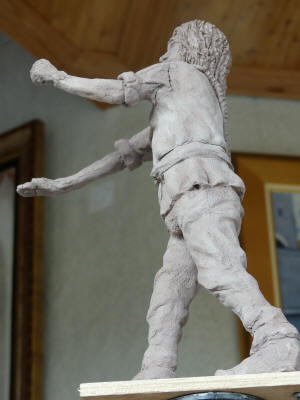

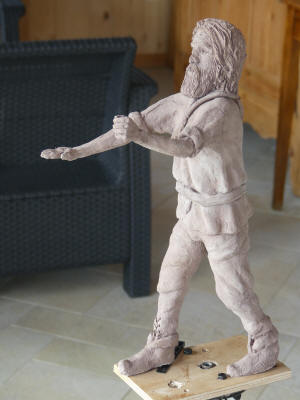

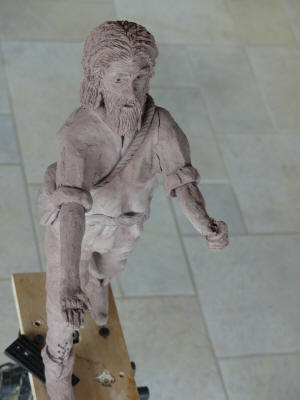

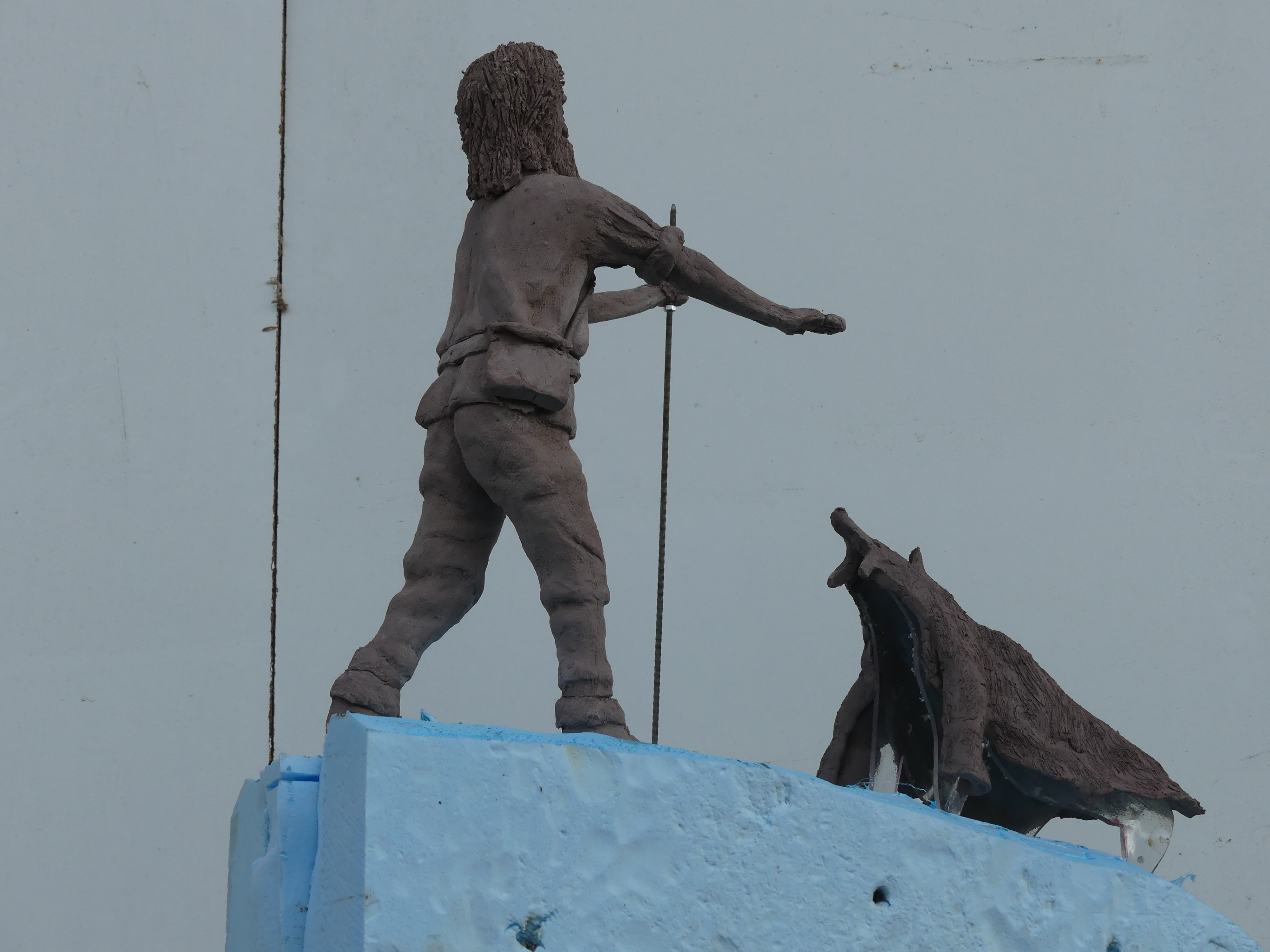

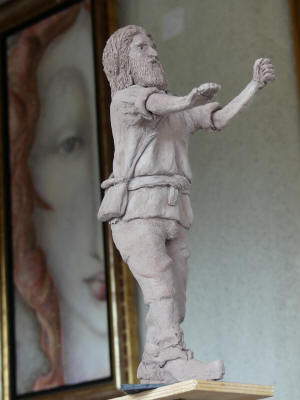

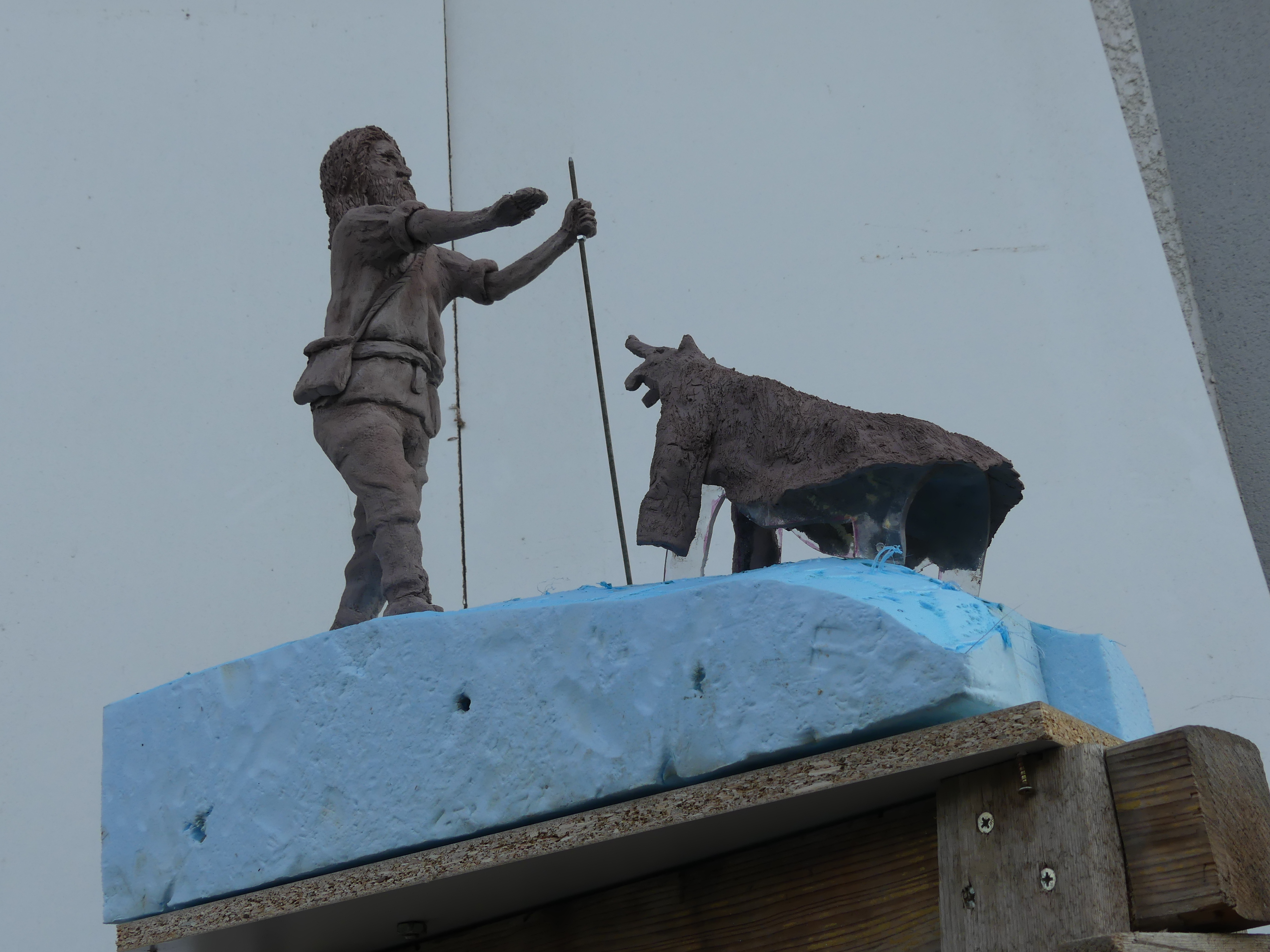

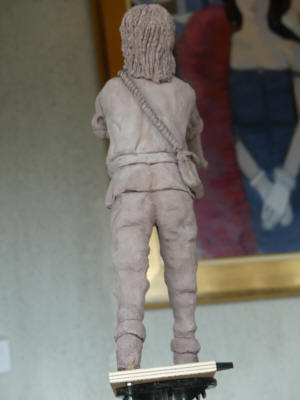

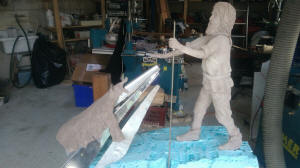

Maquette en terre du corps et de la peau.

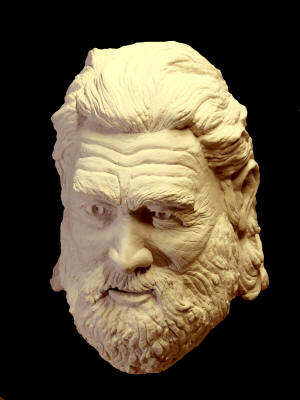

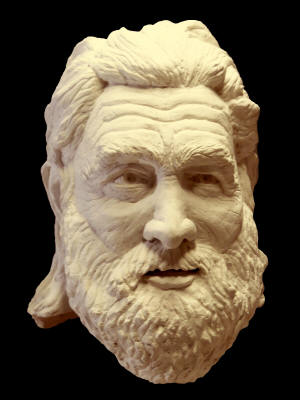

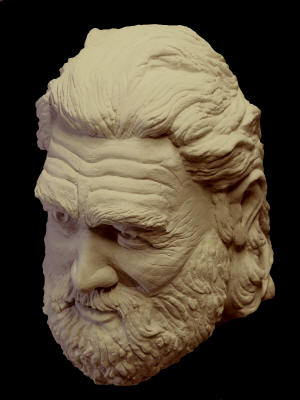

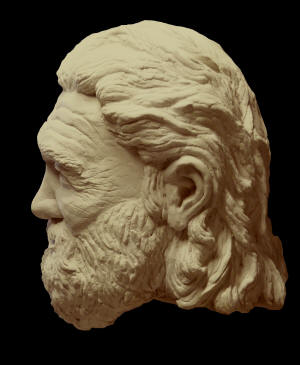

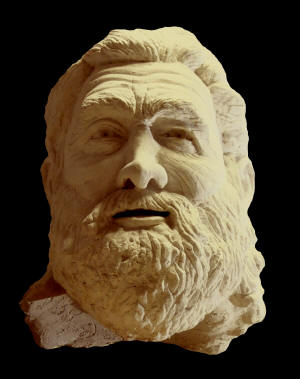

Maquette de la tête en plate.
